Interface de utilizador Ribbon
Interface de utilizador do CMS IntelliCAD - A interface ALL-IN unificada.

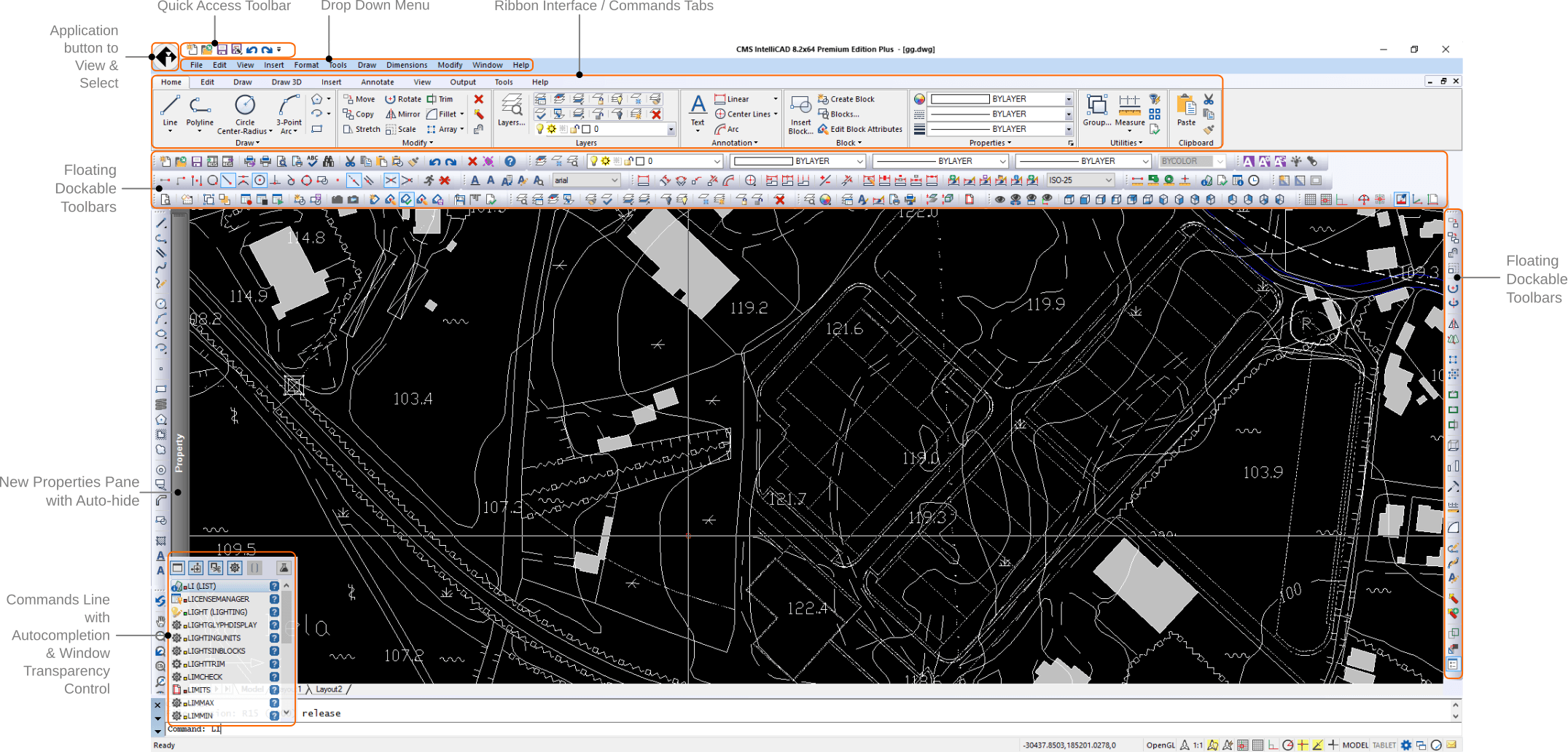

Os utilizadores podem trabalhar com a janela IntelliCAD e seus elementos numa variedade de modos. Por exemplo, poderá exibir e reorganizar as barras de ferramentas, exibir a barra de comandos e activar a barra de status. As barras de ferramentas e a barra de comando também podem ser flutuantes em qualquer lugar na janela de trabalho ou ser encaixadas nas bordas da janela principal do CMS IntelliCAD.
Com o CMS IntelliCAD o utilizador pode combinar barras de ferramentas flutuantes e menus com a nova interface Ribbon do CMS IntelliCAD.
As comutação de abas Ribbon também podem ser executada rapidamente girando a roda do mouse enquanto o ponteiro do mouse está sobre a guia Comandos Ribbon.
A interface Ribbon do CMS IntelliCAD® contém várias áreas das quais escolher os comandos: Faixa para aplicações, Faixa de opções, Barra de ferramentas de acesso rápido e Abas. Observe que alguns ferramentas CAD estão disponíveis apenas na edição do PE Plus.
• Botão de programa — O botão Programa no canto superior esquerdo contém comandos relacionados com manuseamento de ficheiro como Novo, Abrir, Importar, Exportar e mais.
• Barra de acesso rápido — Contém comandos comuns. Clique na seta para baixo da barra de ferramentas Acesso rápido para escolher quais comandos a exibir e personalizar vários elementos visuais da janela de desenho.
• Abas — Contém comandos relacionados agrupados, por exemplo, nas abas denominadas Início, Editar, Desenhar 2D, etc..

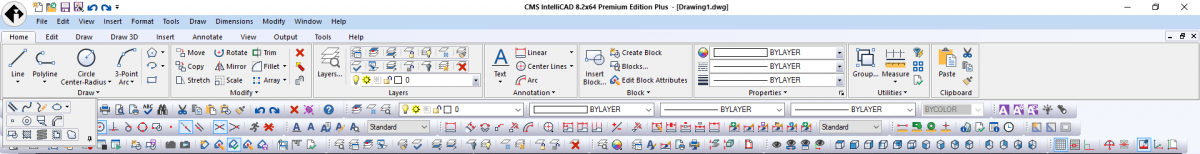

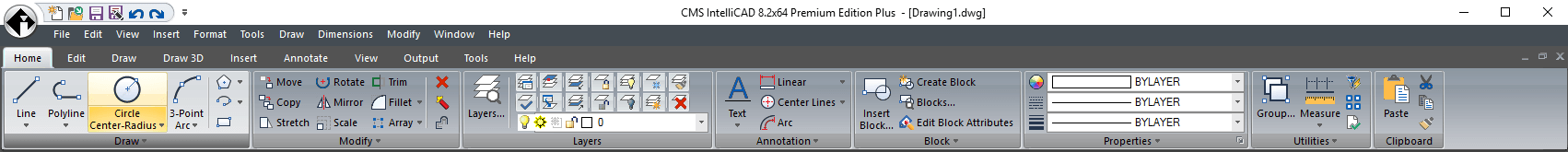

Home
Nesta aba principal, os usuários têm acesso aos recursos de criação e edição de entidades principais mais usadas. Desenhar linhas, curvas, círculos, modificar entidades, inserir texto, anotar e inserir cotas, criar, inserir e editar blocos cad, controlar recursos de layer e compartilhar ou transferir entidades através da área de transferência do Windows.

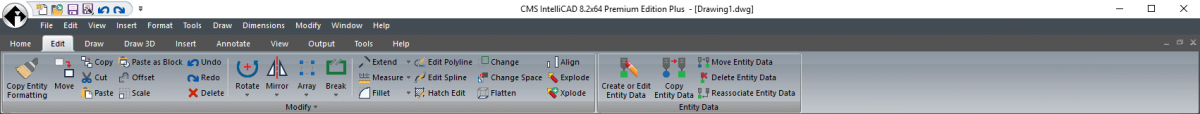

Edit
A aba EDITAR permite editar a entidade.

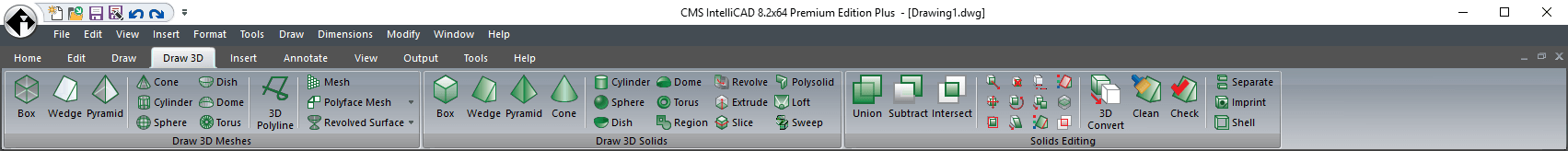

Draw & Draw 3D (Sólidos somente na edição PE Plus)
A aba DRAW permite aos usuários controlar como as entidades são criadas. A criação de entidade de desenho principal, snaps de entidade, configurações de entidade, malhas 3D, sólidos e edição de sólidos estão disponíveis nessa aba.

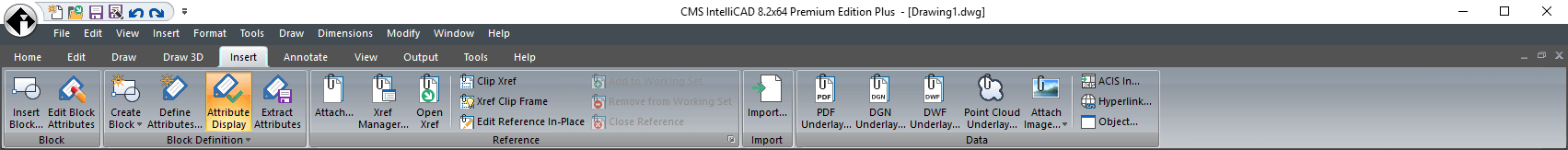

Insert
A aba INSERT permite a inserção e o controle de referências e ficheiros externos.
Annotate
Na aba ANNOTATE os usuários são capazes de criar, editar e controlar entidades de texto, inserir todos os tipos de dimensões, incluindo a edição de estilos, a revisão de nuvens e as marcas de exclusão, adicionar e editar a escala de anotações.
View
A aba VIEW permite aos usuários controlar como navegar e exibir o desenho e entidades. Exibições pré-definidas, Exibições dinâmicas, Layouts, View-ports, entidades de edição DRAW ORDER, definir o estilo visual, renderizar uma cena 3D, definir sistema de coordenadas UCS e controlar as funções de exibição.
Output
Os recursos Exportar ficheiro e Plot estão disponíveis na guia OUTPUT. Exportar um ficheiro de desenho ou entidades para formatos de ficheiro * .DXF, DWF, SAT, BMP, WMF, EMF, PDF, SVG, STL e DAE. PLOT através de PUBLICAR ou IMPRIMIR e definir ou gerir o estilo de impressão são recursos disponíveis nesta aba.

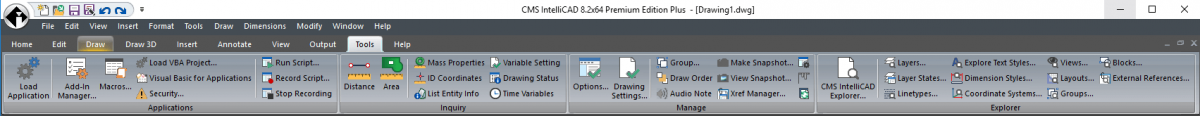

Tools
A aba TOOLS dá acesso ou executa o desenvolvimento de aplicativos personalizados, desenvolvidos como Microsoft VBA ou .NET, LISP, IRX, SDS. A aba TOOLS também pode consultar entidades de desenho como ÁREAS, PROPRIEDADES MASSAS, etc. ou definir configurações de variáveis. Gerir configurações de desenho, referências externas e personalizar menus de usuário, barras de ferramentas, atalhos de teclado e alias. Os principais recursos do EXPLORE também estão disponíveis na aba TOOLS.

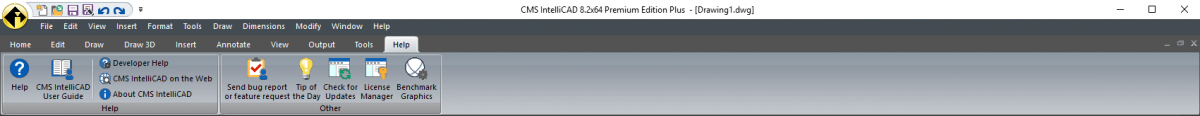

Help
Com a aba HELP (Ajuda), os usuários podem obter suporte técnico através do recurso de ajuda integrado, guia completo do usuário PDF imprimível (alguns recursos estão disponíveis somente na edição completa do PE Plus), usar o formulário de envio de relatório de erros e também verificar a se existem actualizações ou aceder o gestor de licença. Os usuários também podem analisar seus dispositivos gráficos aqui.
