O que há de novo no CMS IntelliCAD® 10.1 Premium
O software CAD CMS IntelliCAD® 10.1 é um marco importante que oferece novos recursos e melhorias. Teste gratuito ou demo disponível na seção de download deste site.
O CMS IntelliCAD 10.1 é até sete vezes mais rápido ao selecionar entidades e duas vezes mais rápido para edição de grips, exibição de grips, snaping de entidades e regeneração de desenhos.
Os novos recursos incluem a capacidade de inserir e trabalhar com mapas geográficos, restaurar as configurações padrão do programa a partir do menu Iniciar do sistema operativo, criar e editar tabelas e estilos de tabela, criar e editar conjuntos de folhas, inserir blocos dinâmicos, importar arquivos .pdf com opções mais avançadas , importação de dados de ficheiros de pontos .csv e .txt e importação de ficheiros de mapa (arquivos .shp, .sdf, .sqlite). Também está incluída a integração com dispositivos periféricos 3Dconnexion para agilizar a experiência de desenho CAD.
Outros recursos que têm um grande aumento de eficiência para os utilizadores finais são transições de visualização suaves, clonagem de entidade, quebra de dimensão, grupos rápidos, alças avançadas para blocos e grupos, o comando LAYER anterior, a capacidade de desligar o movimento da entidade ao clicar e arrastar o mouse e a capacidade de restaurar um estado de LAYER para a viewport atual, todas as viewports, todos os layouts e viewports ou a separador de Modelo. Além disso, os novos comandos Rectangular Array, Polar Array, Path Array e Edit Array fornecem mais funcionalidade para a matriz de entidades do que nas versões anteriores.
Todas as versões do CMS IntelliCAD funcionam com arquivos BIM e podem importar arquivos Autodesk® Revit® 2021 como sub-camadas (underlays), especificar unidades de desenho AEC (PE PLUS), converter uma entidade existente em um caminho de viga (PE PLUS) e determinar a suavidade (nível de detalhe) das curvas em underlays BIM criados a partir. arquivos rvt.
Outras melhorias e correções são encontradas no desempenho, trabalho com ficheiros , edição e seleção de entidades, texto, impressão e muito mais.
O CMS IntelliCAD 10.1 é suportado no Microsoft® Windows® somente 64 bits.
O que há de novo no CMS IntelliCAD® 10.0 Premium
Novo Software CAD CMS IntelliCAD® 10 fornece novas funcionalidades e melhorias , agora também fornecidas nas versões Monoposto Perpétuo, Monoposto Easy Run e Network.
Novos recursos:
a) O dispositivo gráfico OpenGL ES é agora suportado para uma melhor qualidade e desempenho do ecrã, que também inclui novos estilos visuais;

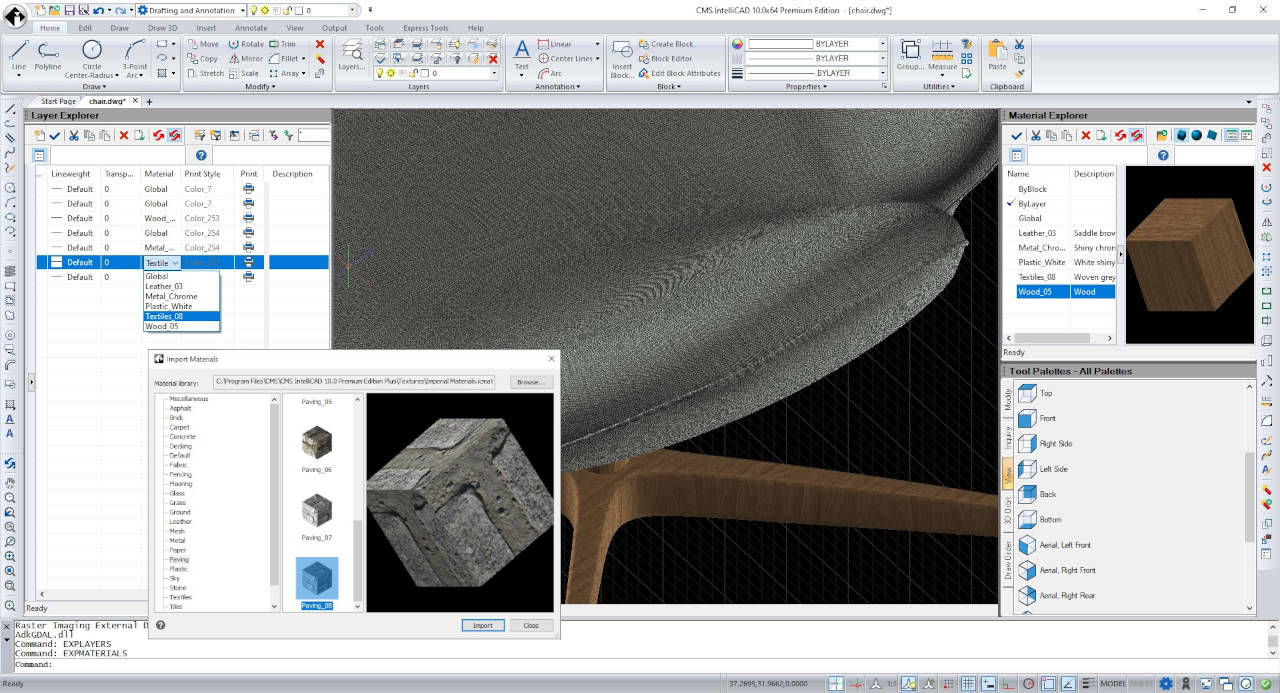

b) a biblioteca de novos materiais contém materiais que podem ser atribuídos a entidades ou layers e depois exibidos com estilos visuais;
c) Pontos de luz são exibidos no programa com estilos visuais;
d) O Gestor de Visualizações Redesenhado tem mais opções disponíveis;
e) Nova entrada dinâmica (dynamic input) incorpora entradas de comando e guias de medição no cursor;
f) Estão disponíveis novas propriedades para vários tipos de entidades no painel propriedades;
g) Nova capacidade de visualizar propriedades de entidades personalizadas;
h) O CMS IntelliCAD 10 também inclui melhoramentos na capacidade de migrar personalizações da interface de utilizador de versões anteriores;
i) CMS IntelliCAD 10 incorpora ODA SDKs na versão 2020 Update 2 e funcionalidade reforçada .NET e IRX para maiores capacidades de API;
Outras melhorias e correções encontram-se no desempenho, trabalhando com ficheiros, editando e selecionando entidades, texto, impressão e muito mais.
O que há de novo no CMS IntelliCAD® 9.0 Premium
O CMS IntelliCAD 9.0 é uma versão principal que inclui muitos novos recursos e aprimoramentos, incluindo suporte nativo para abrir, editar e salvar ficheiros 2018 .dwg.
O IntelliCAD 9.0 aumenta o desempenho em muitas áreas, com o aumento mais notável de velocidade durante a gravação de ficheiros. Agora apenas as modificações precisam ser salvas em ficheiros.dwg, o que torna salvar extremamente rápido, especialmente para ficheiros .dwg grandes que contêm apenas algumas alterações. Também foram corrigidos alguns problemas persistentes relacionados à execução do IntelliCAD na actualização do Fall Creators 2017 Microsoft® Windows®.
Novos recursos podem ser encontrados em quase todas as áreas do CMS IntelliCAD. Visualize entidades mecânicas, anexe ficheiros de nuvem de pontos .rcp / .rcs e exporte para ficheiros .pdf usando muito mais opções do que antes. Desenhe linhas de construção. Desenhe e modifique malhas 3D usando o novo Facet Modeler para desenhos 3D leves. Use uma câmara para ver desenhos. Adicione colunas ao texto de múltiplas linhas. Use novas ferramentas expressas para blocos, referências externas, texto e edição. Redefina o texto da cota e re-associe o texto da cota. E muito mais.
CMS IntelliCAD PE PLUS que agora suporta importação de ficheiros BIM como underlays, os usuários agora podem anexar ficheiros .rvt / .rfa; encaixe, exploda e controle a exibição de categorias, histórias e visualizações em ficheiros .rvt / .rfa anexados; importar ficheiros .ifc como entidades arquitectónicas (além de anexar esses tipos de ficheiros como antes); e desenhe entidades da AEC, como paredes, janelas, portas, aberturas e lajes.
O CMS IntelliCAD 9.0 é suportado nas versões de 64 bits do Microsoft® Windows® 10, Windows 8 e Windows 7. As versões do ETOOLBOX Mobile CAD Viewer estão disponíveis para Windows Desktop e para o Google Android.

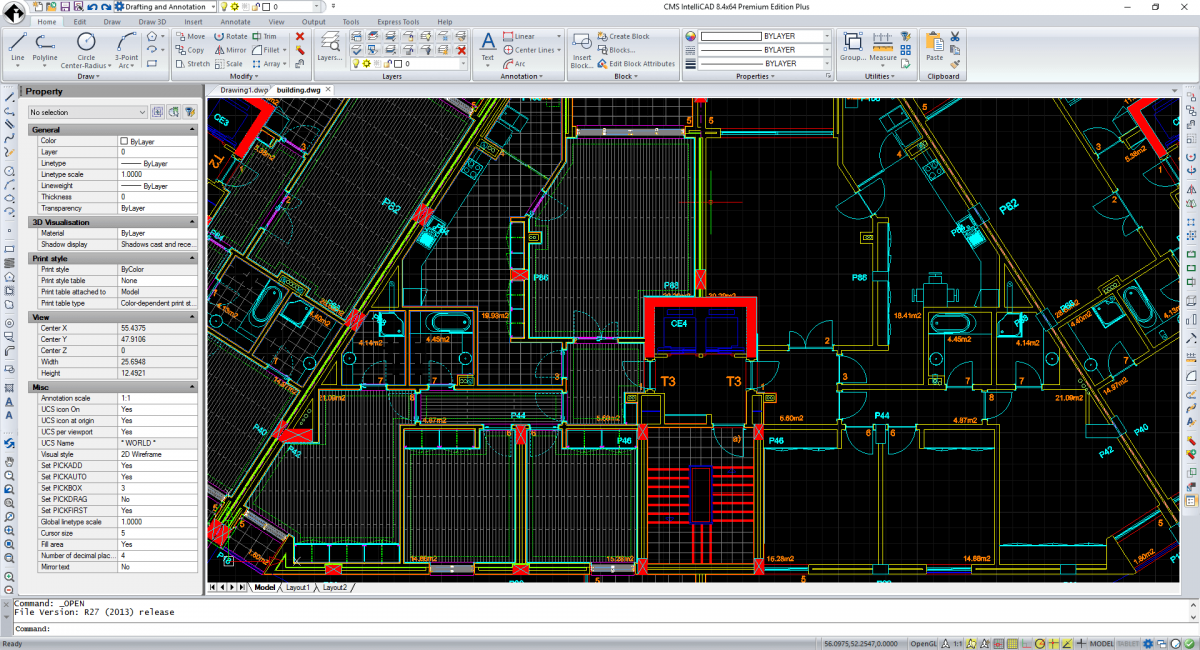

O que há de novo no CMS IntelliCAD® 8.4 Premium
O 8.4 PE é uma nova versão que aumenta o desempenho durante o redraw da tela e snapping de referências externas inseridas como underlays. A execução do IntelliCAD em monitores 4K e alternar entre monitores com altas resoluções agora é suportada bem como outros novos recursos...
Novos recursos podem ser encontrados no IntelliCAD 8.4. Crie entidades com os novos comandos Multileader, Quick Leader e Break Line. Adicione estilos usando os novos comandos Multileader Styles Manager e Multiline Style. Seleccione as entidades usando os novos comandos Select Similar e Get Selection. Explodir entidades com mais precisão de acordo com o tipo de entidade usando os novos comandos Explode Text e Explode Attributes. Adicione mais formatação ao texto usando o Editor Multiline no local e espaçamento entre linhas, listas e justificação de parágrafo. Adicione a numeração automática para texto, texto multilinha, multileaders ou atributos de bloco usando o novo comando Auto Number. Obtenha mais informações sobre seus desenhos usando o novo comando de Propriedades do desenho.
Outro novo recurso é encontrado no comando Customize actualizado e que permite aos utilizadores personalizar a interface do utilizador com menos esforço e compartilhar configurações de interface de utilizador personalizadas facilmente entre ficheiros e computadores. Poderá arrastar e soltar configurações para personalizar menus; O menu Ribbon, o botão da aplicação e a barra de ferramentas de acesso rápido (para as versões do IntelliCAD que suportam interface Ribbon); Barras de ferramentas; atalhos do teclado; e alias.
Em foco
• Suporte para monitores de 4K
• Aumentar o desempenho durante o redesenho da tela
• Melhor desempenho para overlay snapping
• Edite sua interface de usuário com novas funcionalidades do comando CUSTOMIZE
• Criar e editar estilos MLeaders e MLeader
• Muitos novos comandos Express:
Seleccione Similar
Obter selecção
Explosão
Quebra de linha
Explodir texto
QLeader
Numeração Automática e muito mais!

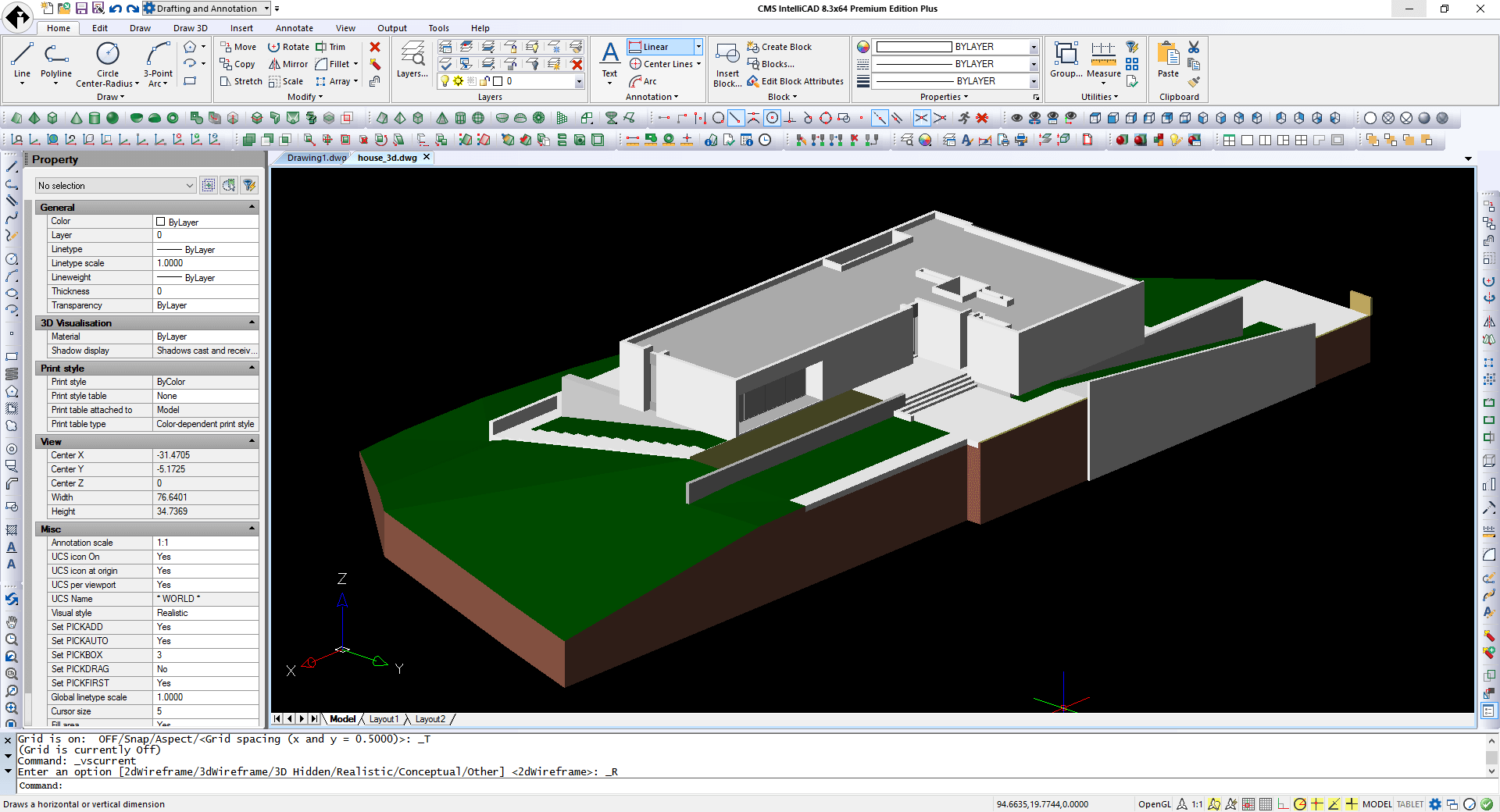

O que há de novo no CMS IntelliCAD® 8.3 Premium
Trabalhando com ficheiros
• Procure ficheiros quando utilizar o comando Abrir, clicando em Ferramentas> Localizar.
• Empacotar desenhos e ficheiros de suporte usando o comando eTransmit.
• Mais opções estão disponíveis para anexar ficheiros de nuvem de pontos usando o comando Point Cloud Underlay de nuvem.
Tramas
• Os padrões de tramas agora suportam gradientes.
• Nova interface de caixa de diálogo para o comando Boundary Hatch.
• O comando HATCHTOBACK move as tramas para a parte de trás da ordem de desenho.
Interface de usuário
• Mostrar desenhos em separadores individuais na janela principal do IntelliCAD. Use o comando Opções, clique na guia Exibir e, em seguida, clique em Opções MDI para especificar configurações para separadores de desenho.
• Para versões do IntelliCAD com interface Ribbon, as áreas de trabalho agora são facilmente acessíveis na barra de ferramentas Acesso rápido.
• Salve facilmente espaços de trabalho clicando em Espaços de Trabalho na barra de status e escolhendo Salvar como.
• O comando Configurações de desenho possui uma interface de usuário aprimorada que usa separadores em vez de listas suspensas que eram usadas anteriormente.
• Adicionado o comando -MENUUNLOAD para de linha de comando.
Mais recursos
• Seleccione entidades criando filtros usando o comando Filtrar.
• Ao usar o comando Imprimir, agora pode seleccionar transparência de impressão.
APIs
• O IntelliCAD 8.3 usa librarias Teigha versão 4.2.0 da Open Design Alliance.
• Maior atualização LISP (funções VL *, VLA *, VLAX *).
Variáveis do sistema
• Adicionado ou actualizado: DTEXTED, GFANG, GFCLR1, GFCLR2, GFCLRLUM, GFCLRSTATE, GFNAME, GFSHIFT, MDISTYLE, MTEXTED, TEXTO, TEXTEDITMODE, XCLIPFRAME.
O que há de novo no CMS IntelliCAD 8.2
Trabalhando com Ficheiro
• Exportar para um ficheiro .pdf 3D.
• Exportar para um ficheiro .pdf 2D agora inclui novos modos de compressão, recorte de imagem e tramas gradientes.
• Para .pdf, .dwg, e underlays .dgn, novo suporte inclui monocromático, fade, cor de fundo ajustar, mostrar e mostrar as propriedades cortadas.
• Exportar para um ficheiro .bmp agora suporta estilos visuais.
• CMS IntelliCAD inclui a capacidade de abrir e editar ficheiros .dgn e salvar como .dwg.
Melhorias no desempenho
• Maior desempenho quando se trabalha com muitas referências externas.
• Aumento do desempenho para criação de PDF e redução do tamanho do ficheiro resultante .pdf.
• Aumento do desempenho de selecção em desenhos com blocos complexos.
• Melhoria de performance do comando PAN e velocidade de zoom para grandes ficheiros de desenho.
• Nova CACHEFILES irá colocar os dados de layouts em memória cache para melhorar o desempenho de comutação layout e uso de memória.
Texto
• Novo editor de texto de múltiplas linhas permite aos utilizadores editar texto de várias linhas no lugar. No entanto, nem todos os recursos de texto de várias linhas são implementadas no novo editor. Para alternar para a versão caixa de diálogo mais antiga do editor de texto de múltiplas linhas, defina a variável de sistema MTEXTED para "oldeditor".
• Novo comando FIELD permite aos utilizadores criar um campo como texto de várias linhas.
Interface de utilizador
• A interface ribbon agora inclui menus de contexto sensíveis, grupos de menus, extensores de painel, suporte de versões CUI (custom user interface), capacidade de mostrar / ocultar painéis e abas, e pode ser personalizado usando o comando CUSTOMIZE.
Trabalhar com entidades
• Nova caixa de diálogo para o comando REFEDIT e novo comando -REFEDIT
• Nova caixa de diálogo para o comando ARRAY e novo comando -ARRAY.
• Novo comando TEXTTOFRONT para movimentar texto, dimensões, e linhas de apontadores para a frente de outras entidades.
Visualizando e renderizando desenhos
• Os utilizadores que anteriormente utilizavam o botão Ctrl + Botão esquerdo do rato com arrastar para orbitar o desenho devem agora usar Shift + botão do meio do rato (ou roda) clique e arraste para orbitar. Ctrl + Botão esquerdo do rato e arrastar agora suporta as funcionalidades padrão Windows para copiar entidades seleccionadas. Simplesmente Ctrl + clique esquerdo do mouse e arraste uma selecção para fazer uma cópia.

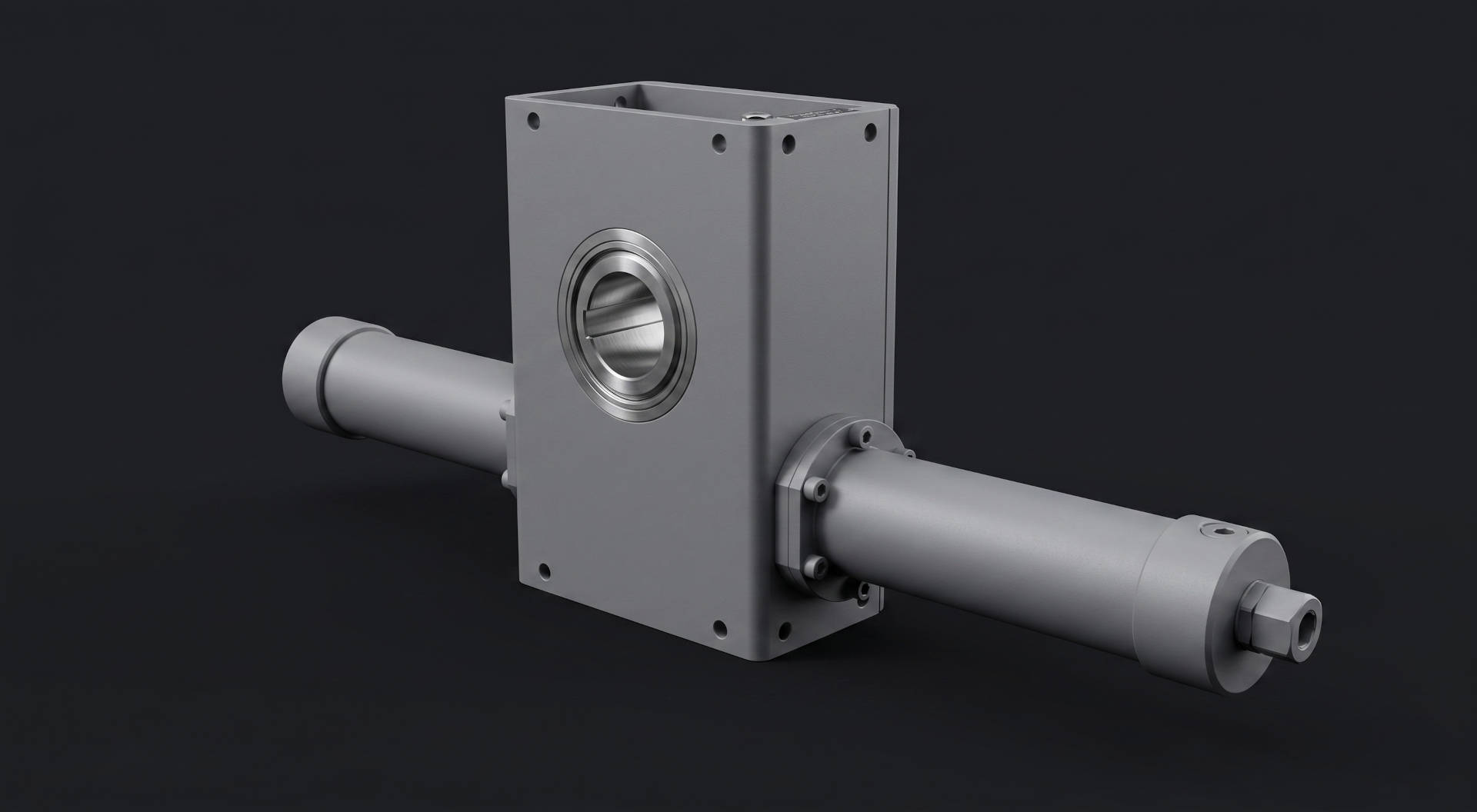

• Nova integração com Artisan Render em todas as versões 8.2 CMS IntelliCAD permite aos utilizadores criar rapidamente uma imagem foto-realista de modelos usando uma ampla gama de materiais pré-definidos e configurações de iluminação combinados com a capacidade de criar luzes personalizados e materiais realistas.
• novos comandos VPMAX e VPMIN permitindo aos usuários maximizar e minimizar janelas de exibição.
mais recursos
• painel Propriedades agora suporta mais entidades e propriedades adicionais, tais como entidades de luz e propriedades de luz, as propriedades dos materiais, etc.
. • Para as versões IntelliCAD que incluem a interface Ribbon, agora inclui menus de contexto sensíveis, grupos de menus, extensores de painel, suporte de versões CUI, capacidade de mostrar / ocultar painéis e abas, e pode ser personalizado usando o comando CUSTOMIZE.
• Entity snapping para underlays agora estão acessíveis usando o comando Opções.
• Novo comando BCOUNT conta o número de blocos em um conjunto de selecção.
• Novo comando IMAGEFRAMEMODE controla como as imagens são visíveis e impressas.
• Nova versão de linha de comando: -menu e -MENULOAD.
APIs
• O IntelliCAD 8.2 utiliza a versão Teigha 4.1.1 da Open Design Alliance.
• API .NET actualizada com novas funções
• Os plugins .NET agora podem ser carregados automaticamente.
• Muitas novas funções LISP.
Variáveis de sistema
• adicionados ou actualizados: ARTISANLICENSE, AUDIONOTETOOLTIP, BLOCKCACHE, CACHEFILES, CACHEMAXFILES, CACHEMAXTOTALSIZE, DGNOSNAP, DRAWINGTYPE, DTEXTED, DWFOSNAP, HYPERLINKBASE, LAYLOCKFADECTL, ORBITPREVIEWDELAY, PDFOSNAP, RENDERPLANARENTS, SHOWGRIPMENUS, SKETCHMODE, UNDERLAYFADEDEFAULT, WNDCUSDLGPOS, WNDCUSDLGSIZE, WSAUTOSAVE, XDWGFADECTL, XFADECTL .
• Removido: AUDIONOTE, CTRLMOUSE, and HYPERLINKICON.
